产品特性

高温和良好的化学抗性材料。可在200度下连续使用，也适合用于潮湿环境甚至化学液体中。硬质轴材料与之配合使用较好
连续使用温度，-40℃ /+200℃
适合多数中高载荷场合
适合干运行、免维护
良好的化学抗性
适合潮湿环境中使用

材料性能	测试标准	单位	EPH
颜色			黑色
密度	IS01183	g/cm³	1.70
最大吸湿率	ISO62	%	0.1
最大吸水率	ISO62	%	0.3
对钢动摩擦系数	ITS025	μ	0.07-0.20
极限 P V 值	ITS026	N/mm²×m/s	1.35
弯曲模量	50178	MPa	12000
弯曲强度	S0178	MPa	165
最大静载荷	ITSO27	MPa	90
最大动载荷	ITSO28	MPa	50
邵氏硬度	ISO868	D	82
连续运行温度	ITS029	℃	+200
短时运行温度	ITS029	℃	+240
最低运行温度	ITS029	℃	-40
导热性	SO22007	W/(m-K)	0.60
线性热膨胀系数	S011359	K⁻¹×10⁻⁵	4
阻燃等级	UL94	Class	V0
体电阻率	EC60093	Ω·cm	>10⁵
面电阻率	IEC60093	Ω	>10⁵

*ITS：SAVI内部测试标准 **除非特殊说明测试温度为23℃

标准规格查询

型式		直套型全长 L[mm]	法兰型全长 L[mm]	d₁ (压入后的公差)		d₂ [mm]	d₃ [mm]	t [mm]
Type	N_O.	直套型全长 L[mm]	法兰型全长 L[mm]	d₁ (压入后的公差)		d₂ [mm]	d₃ [mm]	t [mm]
EPH 直套型 EPHF 法兰型	0304	03/05/06	03/05	3	+0.006 +0.046	4.5	7.5	0.75
	0405	04/06	04/06	4	+0.010 +0.058	5.5	9.5	0.75
	0506	05/07		5	+0.010 +0.040	6	*	*
	0507	05/07/08/10	04/05/07/10	5	+0.010 +0.058	7	11	1
	0608	05/06/08/10/15	04/05/06/07/08/10	6	+0.010 +0.058	8	12	1
	0810	05/06/07/08/10/12/15	03/05/06/07/08/10/15/30	8	+0.013 +0.071	10	15	1
	1012	2.7/04/05/06/07/08/09/10/12/15/20	04/05/06/07/08/09/10/12/15/17	10	+0.013 +0.071	12	18	1
	1214	04/05/06/08/10/12/14/15/20/25	05/06/07/08/09/10/11/12/15/17/20	12	+0.016 +0.086	14	20	1
	1315	10/15/20/25	06/08/09	13		15	22	1
	1416	03/06/08/10/12/15/20/25	03/04/06/08/10/12/17/20	14		16	22	1
	1517	04/10/12/15/20/25	05/09/12/15/17/20	15		17	23	1
	1618	04/08/10/12/15/20/25/30	04/06/09/12/16/17/21	16		18	24	1
	1719	15/20	09/16/25	17		19	25	1
	1820	06/10/12/15/20/25/30/40	04/06/09/12/16/17/22/30	18		20	26	1
	2023	10/15/20/25/30	07/11.5/16.5/21.5	20	+0.020 +0.104	23	30	1.5
	2225	15/20/25/30/35		22		25	*	*
	2528	12/15/20/24/25/30/35/50	11.5/16.5/21	25		28	35	1.5
	2832	12/15/20/23/25/30		28		32	*	*
	3034	12/15/20/24/25/30/35/40	16/20/26/37	30		34	42	2
	3236	15/20/30/40	16/26	32	+0.025 +0.125	36	40	2
	3539	20/25/30/40/50	07/12/16/26/36	35		39	47	2
	4044	10/16/20/30/40/50	07/14/20/30/40/50	40		44	52	2
	4550	10/20/22/25/30/38/40	15/25/30/40/50	45		50	58	2
	5055	20/25/30/40/50	07/10/25/40/50	50		55	63	2
	6065	30/40/50/60	07/22/30/50	60	+0.030 +0.150	65	73	2
	7075	60	50	70	+0.030 +0.150	75	83	2

Edit Content

轴承PV值

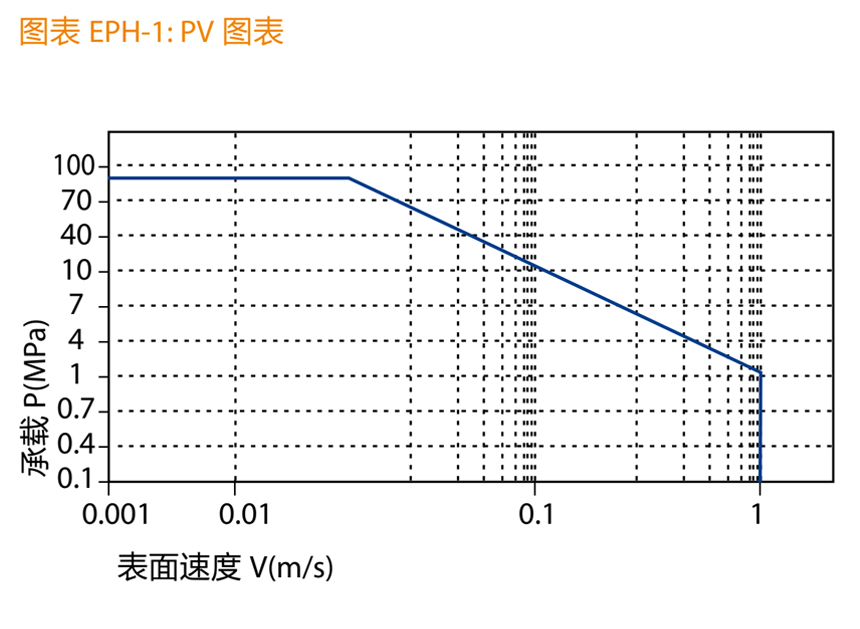

EPH塑料轴承最大运行PV值为1.35N/mm2×m/s；由此决定轴承所承受的载荷与速度成反比，详情查阅图表EPH-1。

轴承的载荷、速度、温度

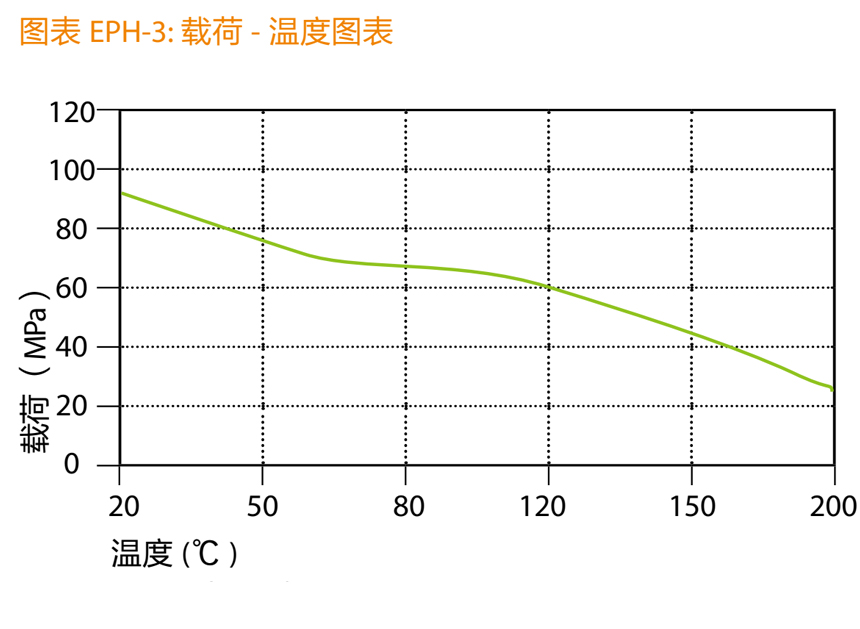

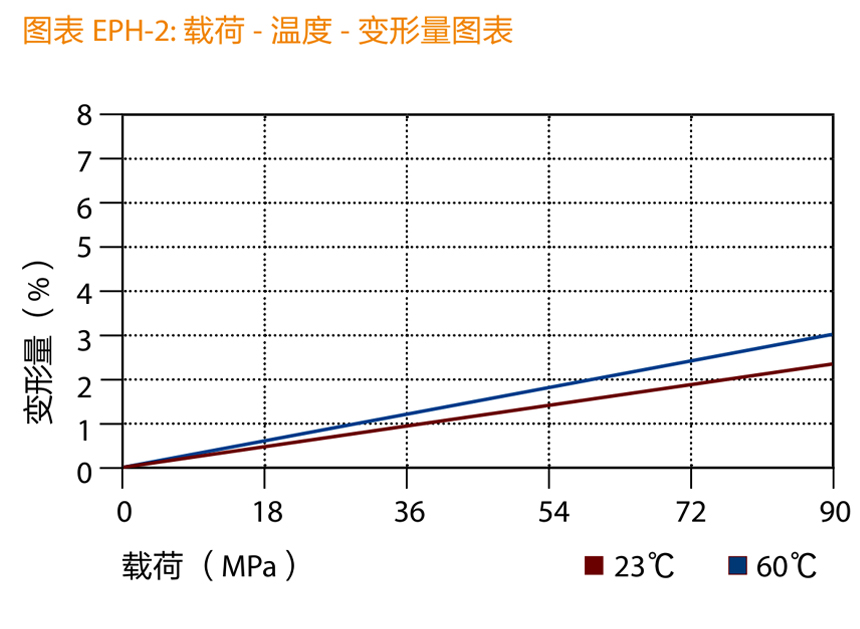

EPH塑料轴承可承受最大静载荷为90Mpa，在此载荷下轴承的最大压缩变形量参考图表EPH-2，轴承实际工作载荷略小于90Mpa，载荷还受到运行速度以及温度的影响，速度越快（Vmax:1.0m/s)会导致摩擦温度上升，而温度上升（Tmax: 200℃)会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPH-3

轴承的摩擦系数、磨损、轴材料

轴承的摩擦系数

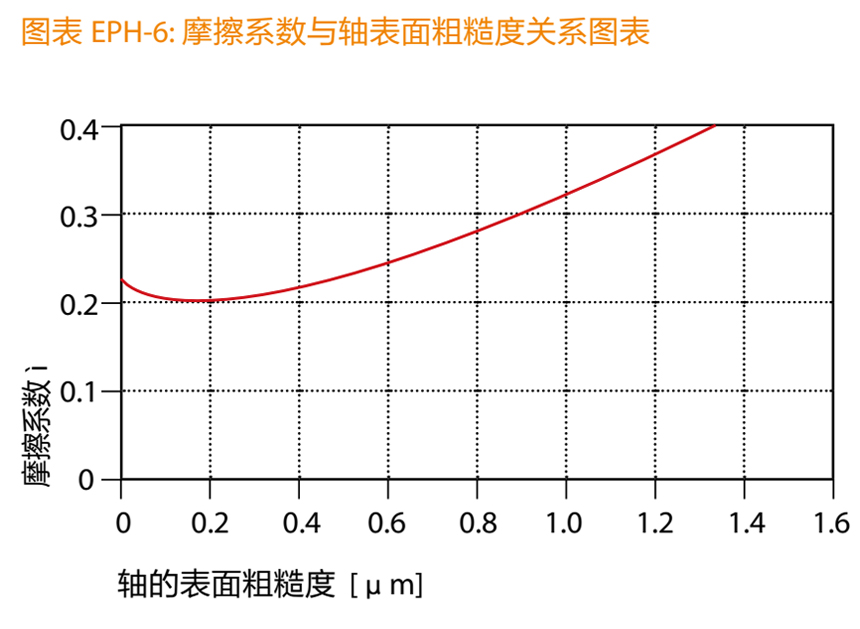

图表EPH-4表明EPH塑料轴承在载荷保持不变时旋转下的摩擦系数会随着速度的增加而略有减低；图表EPH-5表明EPH塑料轴承在速度保持不变时旋转下的摩擦系数会随着载荷的增加而逐步降低，特别是在载荷小于30Mpa的情况下。图表EPH-6表明EPH塑料轴承的对磨轴粗糙度在Ra0.1~0.4um时摩擦系数几乎没有变化，但当轴表面粗糙度大于Ra0.4um时摩擦系数会快速上升；我们推荐使用轴的粗糙度为Ra0.1~0.4um。

EPH	干运行	油脂	油	水
摩擦系数μ	0.07~0.20	0.09	0.04	0.04

磨损与轴材料

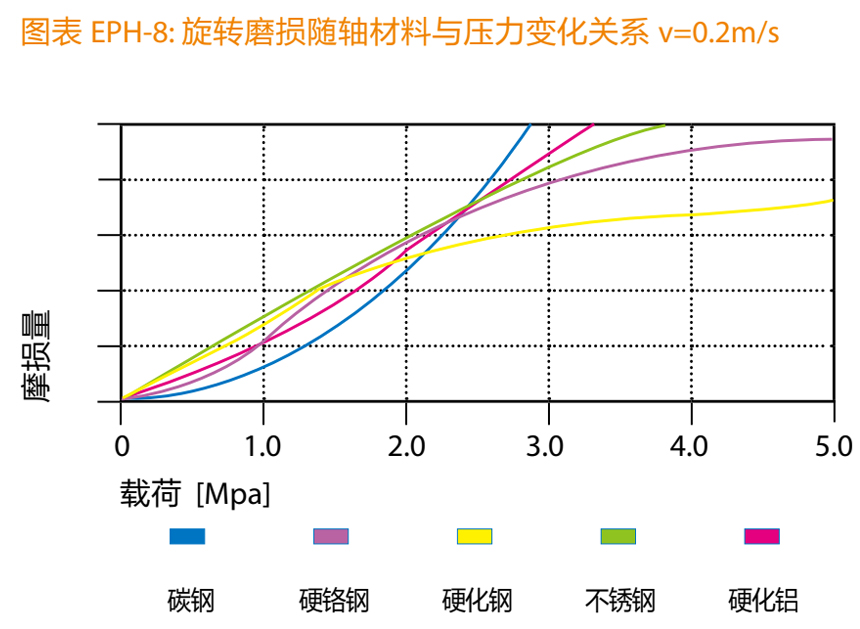

图表EPH-7表明EPH塑料轴承在低载荷旋转运动时适合大都数轴材料，而在高载旋转下硬化钢轴表现尤为突出（见图表EPH-8)；EPH塑料轴承在采用不锈钢轴摆动运动下较为合适，而在旋转运动中碳钢轴和硬化钢轴效果比较好。

吸水性

EPH塑料轴承在标准大气压中的吸湿率为0.1%，浸泡在水中最高吸水率为0.3%；极低吸水率不会导致轴承发生性能和尺寸变化，非常适合用于潮湿环境。

抗UV性能

EPH塑料轴承长久暴露在紫外线下材料表面会发生蜕变，抗压强度会下降。

Edit Content

安装公差

EPH塑料轴承压装后公差

直径［mm］	EPH F10［mm］	座孔 H7［mm］	轴 h9［mm］
＞0~3	0.052	0~+0.010	0~-0.025
＞3~6	0.068	0~+0.012	0~-0.030
＞6~10	0.084	0~+0.015	0~-0.036
＞10~18	0.102	0~+0.018	0~-0.043
＞18~30	0.124	0~+0.021	0~-0.052
＞30~50	0.15	0~+0.025	0~-0.062
＞50~80	0.18	0~+0.030	0~-0.074
＞80~120	0.212	0~+0.035	0~-0.087
＞120~180	0.246	0~+0.040	0~-0.100
